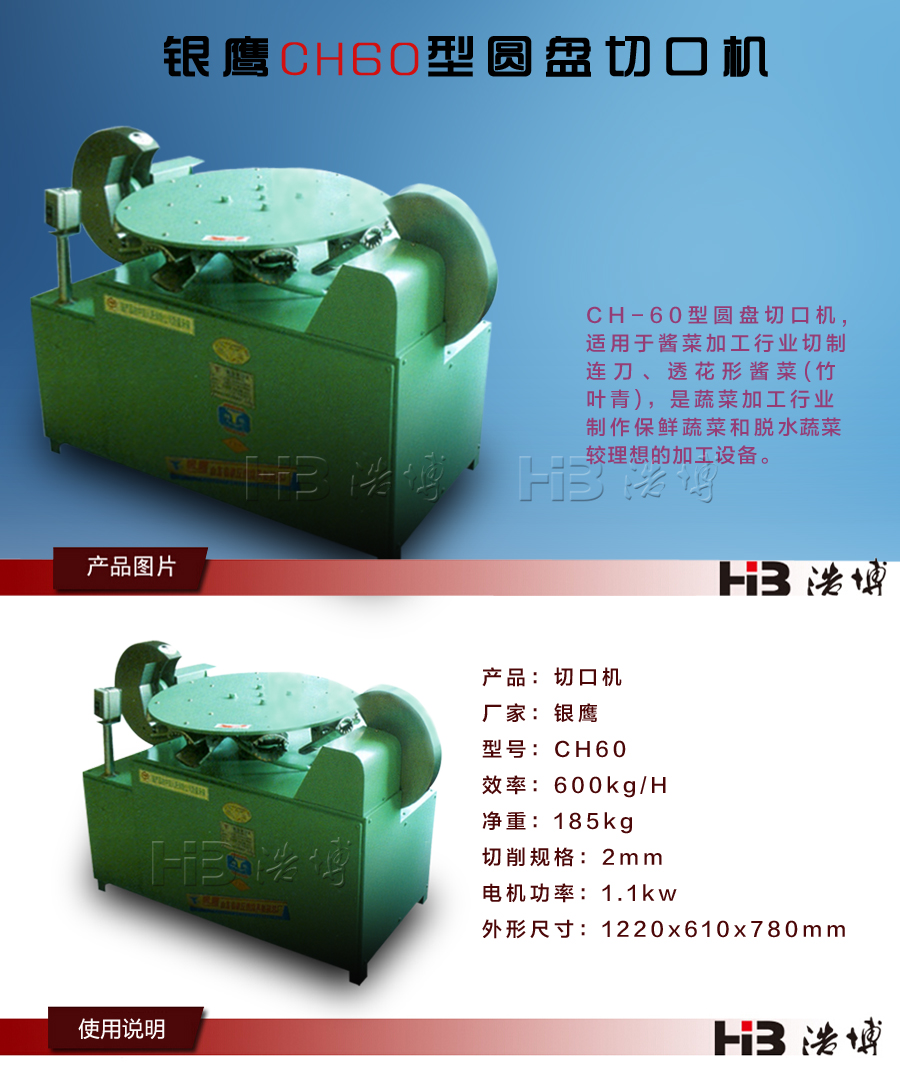

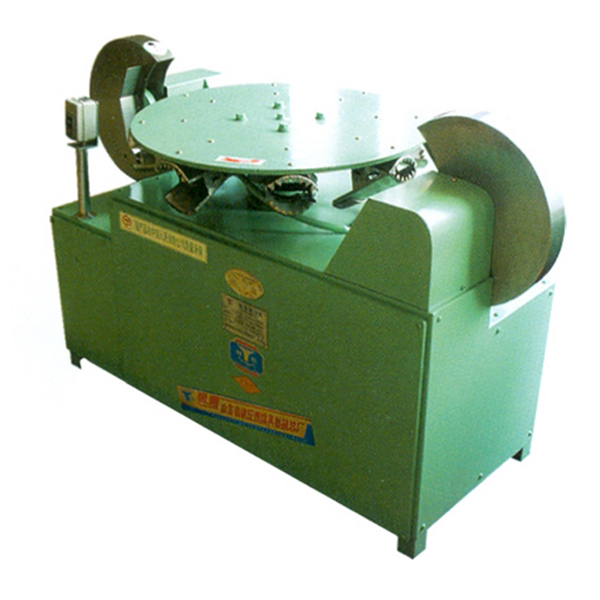

CH-60型圆盘切口机,适用于酱菜加工行业切制连刀、透花形酱菜(竹叶青),是蔬菜加工行业制作保鲜蔬菜和脱水蔬菜较理想的加工设备。该机切制的成品形状规则,切面光滑,且设计合理,结构简单,操作、维修方便,能耗低,效率高,采用耐腐蚀材料,外形美观,符合卫生标准,是蔬菜加工行业的理想设备。
1) 生产能力: 600 kg/h
2) 转盘转速: 2.44 r/min
3) 切刀转速: 2300 r/min
4) 电机功率: Y90S-4 1.1kw
5) 额定电压: 380V 3~
6) 额定频率: 50Hz
7) 防水等级: IPX1
8) 普通V带: A1175-1、A1448-1 A1702-2、A1400-1
外型尺寸:1220×610×780mm
机器重量:185 kg
一、圆盘切口机用途特点:
本机适用于酱菜加工行业,切制。连刀、透花形酱菜、(竹叶青)该机设计合理,造型美观,结构简单,操作简单,操作、维修方便。采用了耐腐蚀材需,符合食品卫生要求,具有效率高、性能稳定、操作安全等特点。
二、圆盘切口机 结构、参数:
1、本机由减速机箱、切刀及菜盘等部件组成,传动部件,齿轮、涡轮组传动,高速切削、自动夹紧、卸料。采用箱式油浸润滑,密封性好,使用寿命长。切刀选用优质高猛钢制成,硬度高、耐腐蚀、韧性强。菜夹采用优质不锈钢制作,试用期长,有较好的耐腐蚀性能。
三、操作方法和注意事项
1、使用前,首先检查整机在运输过程中有无损坏现象,各部件紧固件有无松动,接通电源后,视切刀旋转方向,朝刃口方向旋转为正转,不允许反车运转。
2、菜夹轴与弹簧要保持灵活,无间隙。润滑正常,控制凸条上要涂层钙质润滑油,减小摩擦力。
3、机器安装后,在开车前必须首先观察齿轮箱窥视孔检查箱内润滑油的情况,大齿轮的浸油要保证蜗杆润滑正常。否则加入10#机油满足润滑条件。
4、三角带涨紧,有三组三角带传动,主传动电机三角带是靠松开电机板调节中心距的方法实现涨紧,另外两组是靠张紧轮涨紧。
四、圆盘切口机 维护与保养
1、要保持菜夹运动灵活,间隙适当,凸条上要保持光滑。
2、齿轮箱内必须保证有足够的润滑油,使涡轮、蜗杆有良好的润滑
圆盘切口机操作方法
1、使用前,首先检查整机在运输过程中有无损坏现象,各部件紧固件有无松动,接通电源后,视切刀旋转方向,朝刃口方向旋转为正转,不允许反车运转。
2、菜夹轴与弹簧要保持灵活,无间隙。润滑正常,控制凸条上要涂层钙质润滑油,减小摩擦力。
3、机器安装后,在开车前必须首先观察齿轮箱窥视孔检查箱内润滑油的情况,大齿轮的浸油要保证蜗杆润滑正常。否则加入10#机油满足润滑条件。
4、三角带涨紧,有三组三角带传动,主传动电机三角带是靠松开电机板调节中心距的方法实现涨紧,另外两组是靠张紧轮涨紧。
