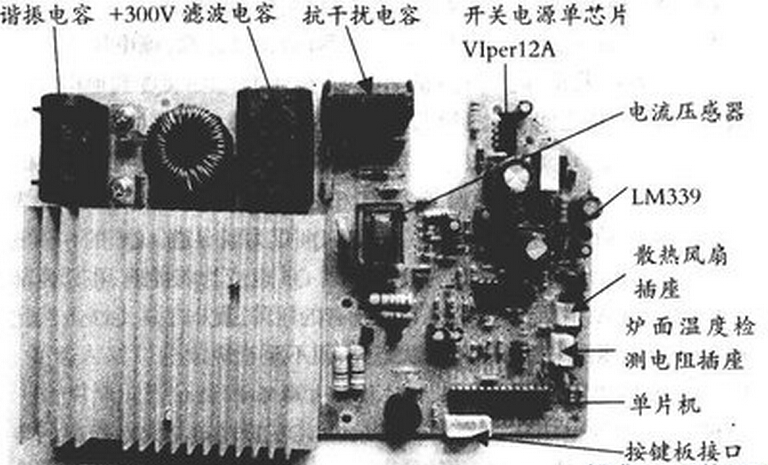

电磁炉电路板简单维修方法

(发布时间:2014-09-10 11:18:00   作者:张晓丽   来源:浩博网

\

一、电路板烧IGBT或保险丝的维修程序

电流保险丝或IGBT烧坏,不能马上换上该零件,必须确认下列其它零件是在正常状态时才能进行更换,否则,IGBT和保险丝又会烧坏。

1.目视电流保险丝是否烧断。

2.检测IGBT是否击穿:

用万用表二极管档测量IGBT的“E”;“C”;“G”三极间是否击穿。

A:“E”极与“G”极;“C”极与“G”极,正反测试均不导通(正常)。

B:万用表红笔接”E“极,黑笔接“C”极有0.4V左右的电压降(型号为GT40T101三极全不通)。

3.测量互感器是否断脚,正常状态如下:

用万用表电阻档测量互感器次级电阻约80Ω;初极为0Ω。

4.整流桥是否正常(用万用表二极管档测试):

A:万用表红笔接“-”,黑笔接“+”有0.9V左右的电压降,调反无显示。

B:万用表红笔接“-”,黑笔分别接两个输入端均有0.5V左右的电压降,调反无显示。

C:万用表黑笔接“+”,红笔分别接两个输入端均有0.5V左右的电压降,调反无显示。

5.检查电容C301;C302;C303;是否受热损坏。(如果损坏已变形或烧熔)

6.检测芯片8316是否击穿:

测量方法:用万用表测量8316引脚,要求1和2;1和4;7和2;7和4之间不能短路。

7.IGBT处热敏开关绝缘保护是否损坏。

二、按键动作不良

按键动作不良的检测测量CPU口线是否击穿:用万用表二极管档测量CPU极与接地端,均有0.7V左右的电压降,万用表红笔接“地”;黑笔接“CPU每一极口线”。否则,说明CPU口线击穿。

三、功率不能达到要求

1.线圈盘短路:

测试线圈盘的电感量:PSD系数为L=157±5µH,PD系列为L=140±5µ;H。

2.锅具与线圈盘距离是否正常。

3.锅具是否是指定的锅具。

四、检查各元气件是否松动,是否齐全

装配后不良状况的检查:

1.不加热:检查互感器是否断脚。

2.插电后长鸣:检查温度开关端子是否接插良好。

3.无法开机:检查热敏电阻端子是否接插良好。
